计算模型以及中间变量的显存占用大小

前言

亲,显存炸了,你的显卡快冒烟了!

torch.FatalError: cuda runtime error (2) : out of memory at /opt/conda/conda-bld/pytorch_1524590031827/work/aten/src/THC/generic/THCStorage.cu:58

想必这是所有炼丹师们最不想看到的错误,没有之一。

OUT OF MEMORY,显然是显存装不下你那么多的模型权重还有中间变量,然后程序奔溃了。怎么办,其实办法有很多,及时清空中间变量,优化代码,减少batch,等等等等,都能够减少显存溢出的风险。

但是这篇要说的是上面这一切优化操作的基础,如何去计算我们所使用的显存。学会如何计算出来我们设计的模型以及中间变量所占显存的大小,想必知道了这一点,我们对自己显存也就会得心应手了。


如何计算

首先我们应该了解一下基本的数据量信息:

  • 1 G = 1000 MB
  • 1 M = 1000 KB
  • 1 K = 1000 Byte
  • 1 B = 8 bit

好,肯定有人会问为什么是1000而不是1024,这里不过多讨论,只能说两种说法都是正确的,只是应用场景略有不同。这里统一按照上面的标准进行计算。

然后我们说一下我们平常使用的向量所占的空间大小,以Pytorch官方的数据格式为例(所有的深度学习框架数据格式都遵循同一个标准):

我们只需要看左边的信息,在平常的训练中,我们经常使用的一般是这两种类型:

  • float32 单精度浮点型
  • int32 整型

一般一个8-bit的整型变量所占的空间为1B也就是8bit。而32位的float则占4B也就是32bit。而双精度浮点型double和长整型long在平常的训练中我们一般不会使用。

ps:消费级显卡对单精度计算有优化,服务器级别显卡对双精度计算有优化。

也就是说,假设有一幅RGB三通道真彩色图片,长宽分别为500 x 500,数据类型为单精度浮点型,那么这张图所占的显存的大小为:500 x 500 x 3 x 4B = 3M。

而一个(256,3,100,100)-(N,C,H,W)的FloatTensor所占的空间为256 x 3 x 100 x 100 x 4B = 31M

不多是吧,没关系,好戏才刚刚开始。


显存去哪儿了

看起来一张图片(3x256x256)和卷积层(256x100x100)所占的空间并不大,那为什么我们的显存依旧还是用的比较多,原因很简单,占用显存比较多空间的并不是我们输入图像,而是神经网络中的中间变量以及使用optimizer算法时产生的巨量的中间参数。

我们首先来简单计算一下Vgg16这个net需要占用的显存:

通常一个模型占用的显存也就是两部分:

  • 模型自身的参数(params)
  • 模型计算产生的中间变量(memory)

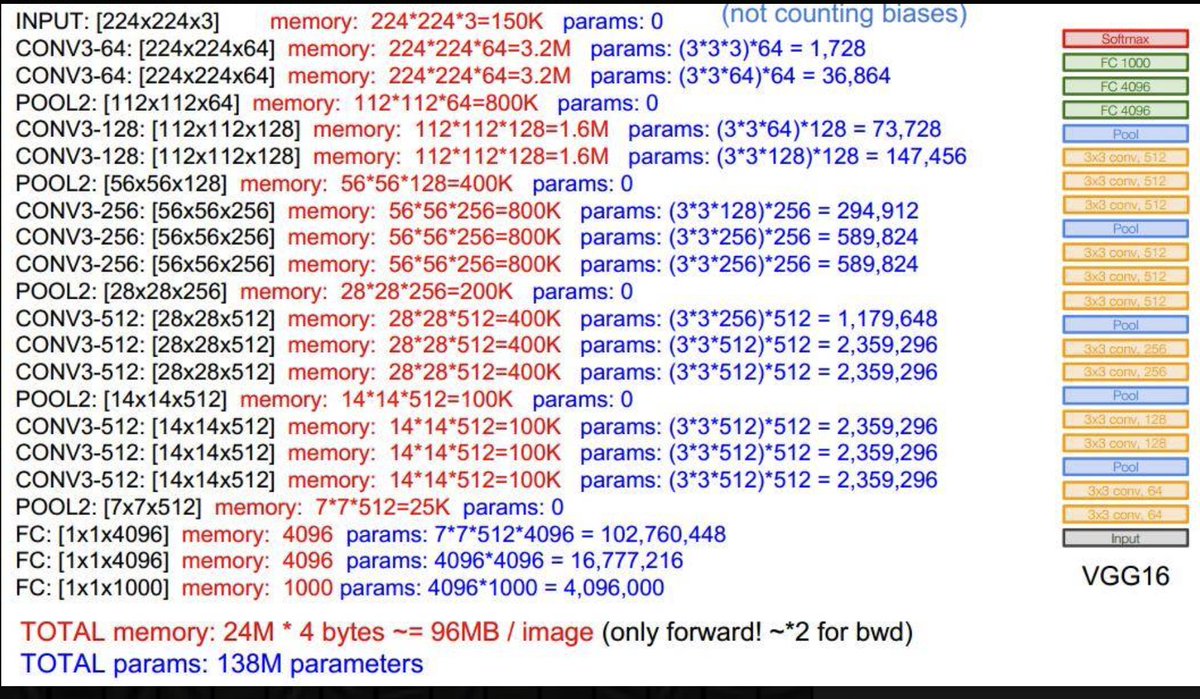

图片来自cs231n，这是一个典型的sequential-net，自上而下很顺畅，我们可以看到我们输入的是一张224x224x3的三通道图像，可以看到一张图像只占用150x4k，但上面标注的是150k，这是因为上图中在计算的时候默认的数据格式是8-bit而不是32-bit，所以最后的结果要乘上一个4。

我们可以看到，左边的memory值代表：图像输入进去，图片以及所产生的中间卷积层所占的空间。我们都知道，这些形形色色的深层卷积层也就是深度神经网络进行“思考”的过程：

图片从3通道变为64 -> 128 -> 256 -> 512 … 这些都是卷积层,而我们的显存也主要是他们占用了。

还有上面右边的params,这些是神经网络的权重大小,可以看到第一层卷积是3×3,而输入图像的通道是3,输出通道是64,所以很显然,第一个卷积层权重所占的空间是 (3 x 3 x 3) x 64。


另外还有一个需要注意的是中间变量在backward的时候会翻倍!

为什么,举个例子,下面是一个计算图,输入x,经过中间结果z,然后得到最终变量L:

1
x -> z -> L

在forward阶段,我们只需要计算并存储z。但是在backward阶段,我们不仅需要z,还需要计算dz/dx,所以需要同时存储z和dz/dx,因此中间变量在backward时会翻倍。

我们在backward的时候需要保存下来的中间值。输出是L,然后输入x,我们在backward的时候要求L对x的梯度,这个时候就需要在计算链L和x中间的z

dz/dx这个中间值当然要保留下来以用于计算,所以粗略估计,backward的时候中间变量的占用了是forward的两倍(除了在正向传播中已经计算出的中间变量外，反向传播还需要存储这些中间变量的梯度)!


优化器和动量

要注意,优化器也会占用我们的显存!

为什么,看这个式子:

Wt+1=Wt−η∇L(Wt)W_{t+1} = W_{t} - \eta \nabla L(W_{t})

上式是典型的SGD随机下降法的总体公式,权重W在进行更新的时候,会产生保存中间变量∇L(Wt)\nabla L(W_{t}),也就是在优化的时候,模型中的params参数所占用的显存量会翻倍。

当然这只是SGD优化器,其他复杂的优化器如果在计算时需要的中间变量多的时候,就会占用更多的内存。


模型中哪些层会占用显存

有参数的层即会占用显存的层。我们一般的卷积层都会占用显存,而我们经常使用的激活层Relu没有参数就不会占用了。

占用显存的层一般是:

  • 卷积层,通常的conv2d

  • 全连接层,也就是Linear层

  • BatchNorm层

  • Embedding层

而不占用显存的则是:

  • 刚才说到的激活层Relu等

  • 池化层

  • Dropout层

具体计算方式:

  • Conv2d(Cin, Cout, K): 参数数目:Cin × Cout × K × K

  • Linear(M->N): 参数数目:M×N

  • BatchNorm(N): 参数数目: 2N

  • Embedding(N,W): 参数数目: N × W


额外的显存

总结一下，我们在总体的训练中，占用显存大概分以下几类：

  • 模型中的参数(卷积层或其他有参数的层)
  • 模型在计算时产生的中间参数(也就是输入图像在计算时每一层产生的输入和输出)
  • backward的时候产生的额外的中间参数
  • 优化器在优化时产生的额外的模型参数

但其实，我们占用的显存空间为什么比我们理论计算的还要大，原因大概是因为深度学习框架一些额外的开销吧，不过如果通过上面公式，理论计算出来的显存和实际不会差太多的。


如何优化

优化除了算法层的优化,最基本的优化无非也就一下几点:

  • 减少输入图像的尺寸

  • 减少batch,减少每次的输入图像数量

  • 多使用下采样,池化层

  • 一些神经网络层可以进行小优化,利用relu层中设置inplace

  • 购买显存更大的显卡

  • 从深度学习框架上面进行优化

下篇文章我会说明如何在Pytorch这个深度学习框架中跟踪显存的使用量,然后针对Pytorch这个框架进行有目的显存优化。
